Cara memasang MCB pengganti sekring – Sekring merupakan alat pengaman pada sistem kelistrikan yang biasa di gunakan oleh instalator listrik sebagai pengaman setelah pemasangan Kwh meter. Pemasangan sekring ini bertujuan untuk meredam adanya loncatan api atau konsleting listrik yang terjadi pada instalasi atau grouping.
Dewasa ini sekring sudah jarang digunakan untuk pengaman, selain karena produknya yang semakin sulit di pasaran,s ekreing juga di nilai kurang prakstis dan kurang awet untuk di gunakan dalam jangka waktu yang lama meskipun secara design lebih mudah di cek secara visual dan tergantikan oleh Barang berupa MCB
Apa itu MCB?
MCB merupakan salah satu dari komponen pemutus arus dengan sistem kerja Trip level dalam artian ketika arus melewati komponen MCB melebihi dari beban maksimal maka MCB akan switch OFF atau memutus arus dengan sendirinya.
Dalam kelompok instalasi listrik tegangan menengah di gunakan MCB sebagai pembatas arus sedangkan dalam Arus kuat di gunakan komponen lain seperti MCCB, Cubicle, atau ACB.
MCb umumuna terbagi menjadi 2 jenis yaitu satu phase dan 3 phase. MCB satu phase adalah MCB yang hanya memutus bagian Phasa pada kelistrikan rumahan sedangkan untuk sistem 3 phase yang di Putus adalah bagian R,S dan T.
kali ini kita akan belajar bagaimana cara memasang MCB pengganti sekring yang berada di rumahan dengan sistem 1 phase.
Material untuk pengganti sekring
Dalam pemasangan MCB sebagai pengganti sekring kita memerlukan material sebagai berikut :
- MCB sesuai kapasitas Listrik Rumah, perhatikan Tabel berikut
| Kode Ampere MCB | Daya dalam watt |
| 2A | 450 Watt |
| 4A | 900 Watt |
| 6A | 1.300 Watt |
| 10A | 2.200 Watt |
| 16A | 3.500 watt |
| 20A | 4.400 Watt |
| 32A | 7.000 Watt |
| 40A | 8.800 Watt |
| 50A | 11.000 Watt |
| 63A | 14.000 Watt |
2. Box MCB isi 3 ( Bisa inbow atau Outbow)
Cara instalasi MCB sebagai pengganti sekring

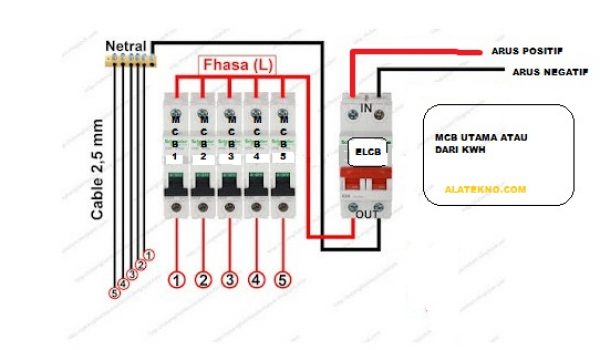

Sebelum melangkah lebih jauh mengenai cara memasang MCB sebagai pengganti sekring, perhatikan diagram pada gambar di bawah ini. Ini merupakan standar Instalasi listrik berdasarkan PUIL untuk daya 1300 watt. dimana menggunakan kabel ukuran 2,5 mm.
Untuk diagram di gambar listrik utama melewati ELCB sebagai pengaman jika terjadi kebocoran listrik baik disisi phasa maupun netral. Dalam gambar diatas di buat grouping listrik menjadi 5 bagian yaitu MCB pertama smapai ke lima untuk peruntukannya bisa dikurangi atau ditambah disesuaikan sesuai kebutuhan misalnya :
- Mcb pertama untuk jalur kelistrikan Di stop kontak
- MCB kedua untuk jalur kelistrikan di ruang tamu
- MCB ketiga untuk jalur lampu ruang dapur
- MCB keempat untuk jalur kelistrikan di kamar tidur
- MCB ke lima untuk jalur kelistrikan sisi outdoor
Langkah Pemasangan MCB
- Siapkan Box MCB isi 3 atau lebih
- Pasang box pada tembok menggunakan Baut fisher
- Pasang MCB ke dalam box mcb agar lebih rapi dan aman
- Hubungkan sisi bawah ( Input) mcb no 1-5 dengan cara di jumper menggunakan kabel
- Hubungkan kabel positif dari MCB Utama/Kwh/ELCB ke sisi bawah ( input MCB)
- Hubungkan kabel negatif dari MCB Utama/kwh/ELCB Ke Bagian netral di Box ( Lihat gambar)
- Hubungkan sisi output MCB no1 menuju jalur kelistrikan di stop kontak
- Hubungkan sisi output MCB kedua untuk jalur kelistrikan di ruang tamu
- Hubungkan sisi output MCB ketiga untuk jalur lampu ruang dapur
- Hubungkan sisi output MCB keempat untuk jalur kelistrikan di kamar tidur
- Hubungkan sisi output MCB ke lima untuk jalur kelistrikan sisi outdoor
Setelah semua selesai pasang kembali tutup box MCB dan pastikan semua terkoneksi dengan kencang jangan sampai ada yang kendor karena bisa menyebabkan jaringan ngepong atau tidak rapat dan bisa terbakar.
